Logopress3 2016 五金冲压模的设计 中文版教程



Logopress3 2016是由法国LOGOPRESS推出的三维模具设计软件,他作为插件SolidWorks中使用,两家公司是黄金合作伙伴,主要用于五金冲压模的设计,包括级进模,精密冲裁模,多工位模和拉延模具。这次的Logopress3 2016版本可以完美兼容windows10操作系统,包含了级进 模,精密冲裁模,多工位模和拉延模具等多种功能,兼容SOLIDWORKS 2016、2015、2014 SP4、2013 SP5等等Solidworks64位版本。
1、折弯件展开功能:
只需要点几下鼠标,就可以展开零件并得到模型的中间状态,以用于后期的料带排样设计。该过程可以使用SolidWorks模型也可以使用其他常用的3D数据模型,且不需要其他额外的处理。

每个独立的折弯的K因子可以被Logopress3自动计算,展开特征可以容易地编辑。通过这种方法,你可以将一个一次完全展开的折弯转变成局部展开,你可以更改局部展开的角度值,管理回弹选项,弯曲余量等。
2、BLANK-坯料预估功能:

Logopress3可以让用户快速且简单地确定复杂形状的3D零件的理论坯料尺寸。零件可以是来自其他不同CAD系统输入的实体或曲面。

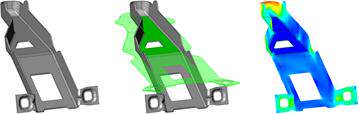

3、成形件展开功能
成形件展开功能可以快速的展开3D成型零件,并得到接近于理论值的平板,主要用于帮助报价和模具设计,它使得我们的开发的时间压缩到最少。网格全部自动划分,但是可以如果用户愿意,也可以调整网格的大小,不需要机械工程师拥有有限元分析技巧就可以掌握Logopress3展开模块,因为它非常易于使用。

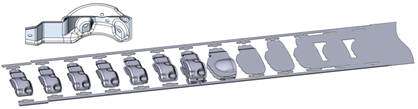

4、STRIP LAYOUT-料带排样功能
料带排样模块可以用在连续模和传递模。它允许您用一个非常简单、合乎逻辑的方法快速地创建真实实体的3D料带,这样的结果是基于我们超过20年的行业经验分享给有激情的模具设计人员。

Logopress3料带排样模块可以从一个Logopress3的折弯展开/成型展开工具定义好的坯料或折弯/成形过程开始,也可以从导入的由客户或合作伙伴提供的数据而开始。

各种各样的零件,即使那些非均匀厚度的零件或花纹都可以管理。它也可以管理一个料带中的多个零件,不管它们是独立的、镜像的或完全不同的。

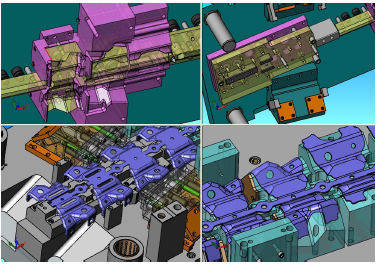

5、DIE DESIGN-模具设计功能\ 标准键库\ BOM \ 装配设计\ 工程图
Logopress3模具设计软件包括一功能非常强大的模具设计助手帮助你快速创建主要的模具组件。在整个模具设计过程中,当你需要插入额外的板或子装配体时,它也非常有用。
你可以非常简单、快速地插入一块板或一个子装配体,然后调整它们的尺寸。与此同时,你可以重命名板,指定板的材料类型,热处理条件在插入时也可以指定。它也可以扮演配合管理器的角色,以便你不需要搜索特征树来查找配合关系。

如果没有完整的智能标准件库,就不能够叫做完整的模具设计软件。要想了解Logopress3™ 软件所提供的功能是如何强大、友好、灵活、可客户化、高效和全面的唯一方法就是真正地使用它。
它管理所有公制和英制组件,而且包括多种供应商标准件,您也可以添加贵公司自己的标准件。它不仅能够添加您选择的组件,而且会在每块模板上切除每一个孔,同时也会自动地生成所有的配合关系。
