汽车线束开发验证试验(DV试验)

汽车零部件从设计归属上分为两类:1.主机厂设计的零部件;2. 供应商设计的零部件;主机厂设计的零部件通常的DFMEA设计失效模式分析和DVP设计验证计划都是有主机厂工程师来写的。供应商设计的零部件通常也叫黑匣子件,DFMEA设计失效模式分析和DVP设计验证计划都是有供应商来写的。























主机厂的会有各种系统级和部件级的设计规范和试验方法。试验方法里面会有具体的试验方法要求,试验设备要求和试验次数要求。供应商的各类试验规范和试验方法要求通常不会直接发给主机厂,尤其国际供应商是DFMEA基本只能到供应商处看。



验证试验分为DV和PV,DV是Design Verification设计验证,此时可以是手工件或者模具件。PV是Product Verification产品验证,必须是模具件,并从供应商的量产生产线上做出来的零件。PV之后的零件再完成PPAP审核,就具备了量产供货资格了。



测试要求一般是通过对产品的需求分解而来,这个在整车和部件上都是通用的,这里的需求包含了对市场的预期、国家的法律法规,用户的需求等等。



整车方面,中国有针对乘用车的强制检验标准,大概40余项,对于可以在市场售卖的车辆而言,这些试验是必须通过的,大家也可以百度的到,这里不去多说。个别厂商也会对产品做一些其他要求,比方说噪音,振动等,所以这些试验也不可避免。



试验根据项目阶段的不同也分为开发性试验和批量批准的试验,两者或有重叠,但是不完全相同,目的也不同。




零部件方面,根据位置的不同,所处环境的不同,功能要求的不同以及寿命要求的不同,试验的项目、方法与指标也略有不同。针对车上的每一个零件,都会有经过需求分解,标准(国家标准、行业标准和企业标准)分析后得到的试验项目列表,下面我试着就几个方面举些例子:



A, ECU,发动机控制器这个部件实在是太复杂了,小编也只能是道听途说。首先是针对功能方面,整个发动机的性能(功率,排放等)都受其控制,那么所有的发动机台架试验基本都是在针对ECU中的程序进行,这是其特殊性,另外,因为其安装位置的关系,可能会接收到较大的振动,并且环境温度较高(发动机周围),这里也影响其零部件的稳固及安装方式的稳固,所以振动,可能是不同温度下的振动就需要特别关注。

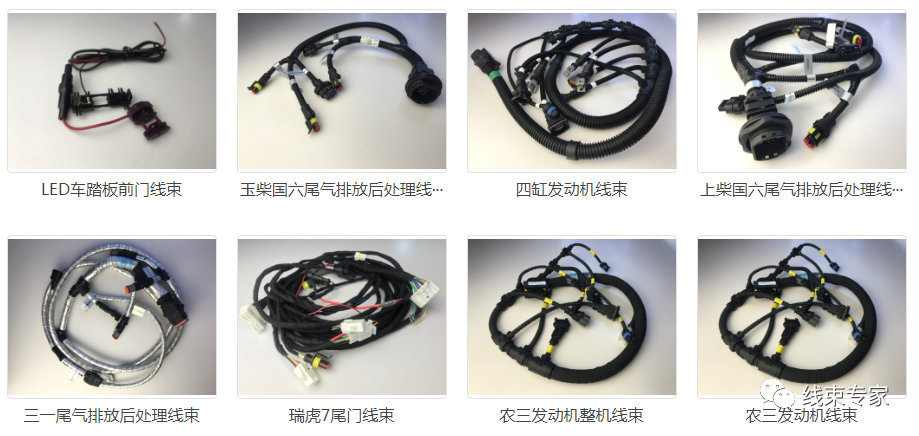

B,车用线束的功能为提供能量及传递信号,对于能量而言,例如能量的耗费情况,或者说电压降就是必须关注的内容,对于信号传递而言,减少外界干扰就是重中之重。另外,线束中的塑壳是塑料件,要求阻燃乃至不可燃烧。



C, 以上是一些专用产品的试验关注方向,主要是一些针对功能及特性的试验,另外,电子器件还有一些基本上都有遵从的试验要求:电子电气试验以及万恶的EMC。先说电子电气方面,因为车辆电源在不同阶段(汽车的启动,怠速,正常运行)存在不同的变换,个别零部件会受到因为发电机带来的交流变化的影响,另外其他相关负载也可能发生变化,在这些变化中,零部件要求能够正常工作或者正常复位(根据功能要求确定),所以,大致会有一些跃变启动,长时高压,长时低压,甩负荷,交流影响,负载突降等方面的试验内容。



D, 再说EMC方面,电磁兼容性EMC(Electro Magnetic Compatibility),是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。因此,EMC包括两个方面的要求:一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值;另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度,即电磁敏感性。(引自百度),EMC试验中包含了防止干扰其他零件以及防止其他零件干扰的试验,具体可参照标准GB/T4365—1995(电磁兼容术语),CISPR等标准。





对了,还有防尘防水等。



另外,因为所有的产品逃不开材料这个字眼,比方说外饰件或者内饰件的塑料,线束的导线,电子器件的外壳及针脚等。所以,在设计部门定义好材料的要求之后,所有的材料也需要经过材料试验,比方说强度,韧性,热形变等等。对于设计金属的零部件(例如车身,单片机)而言,防腐蚀试验也是必须的,大多采用中性盐雾或酸性盐雾加速试验。



关于产品的储存,运输也有一些试验标准,总是覆盖了产品的整个过程。



以上也只是介绍了一些常见的试验,事实上,每一个零件都有其试验标准,但是不妨从功能(需求),耐久(寿命),环境(温度,湿度,光照,振动,电磁,人)等方面进行分析与归纳。



问题二,测试次数或者拓展一下,测试时长是怎么得来的,依我所知有两种途径:

A, 从实践出发,很多企业的企标都是根据其经验得来,在其公司几十年甚至几百年的发展过程中,肯定也会碰到形形色色的问题,厂商也会根据这些问题的一些数据确定之后产品的试验标准,这也是一家公司的核心啊。



B, 理论计算,举个简单的例子,一个开关一天会开关一次,那么一年就是365次,3年就是365*3次。当然,这个数据不会这么简单的制定,肯定也会掺进去经验修正的。
