端子的机械性能—你知道几个？

In this lesson, you’ll learn about the mainaspects of a typical connector’s mechanics.

接线端子作为电气连接的重要部件，属于连接器的范畴。故接线端子所需具备的基本性能与连接器具备的基本性能是相通的。

连接器（Connector），国内亦称作接插件、插头和插座。一般是指电器连接器。即连接两个有源器件的器件，传输电流或信号。

它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。连接器端子的基本性能主要有机械性能、电气性能和环境性能。

下面小编，就简单介绍一些典型的连接器端子的机械性能，希望可以帮到你点：

• 端子插入力与保持力Insertionand Retention Forces
• 电线的拉拔力WirePull-Out Force
• 配合力与分离力Matingand Unmating Force
• 垂直力NormalForce
• 耐久性Durability

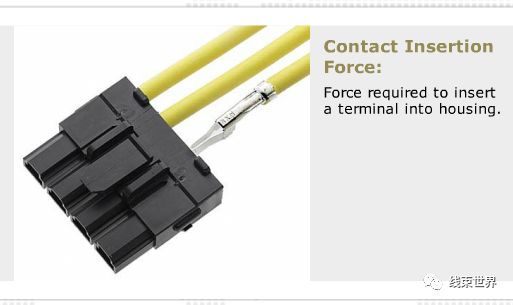

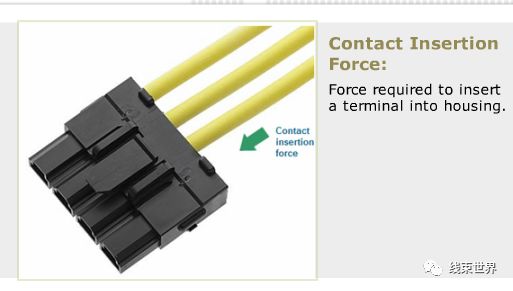

*端子插入力Contact Insertion Force:

当你将一个压接好的端子困难地插入连接器时，你所感到的阻力就是端子插入力

*端子保持力Contact Retention Force

用于保持端子在位置上不动的力就是端子的保持力

端子的保持里决定了你不得不将端子从连接器中拉出的难度

端子保持力预防了端子的失效——当一个端子松弛或者在受压时被拉出连接器

大多数的供应商用弹片（tangs）来预防端子的失效，或者端子松弛，或者在压力下从连接器里面被拉出。

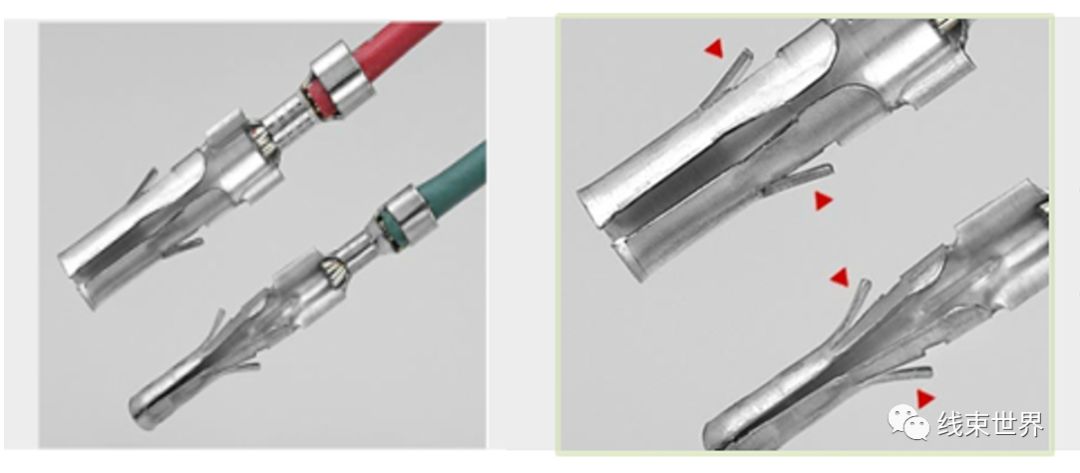

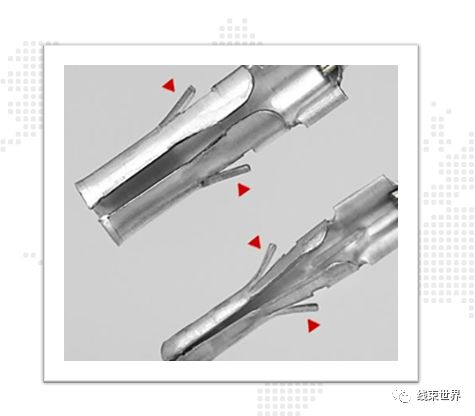

弹片（tangs）

一次锁止片（tangs）vs.二次锁止片

一次锁止片与二次锁止片之间的差异

一次锁止

即端子的弹片（Tangs）,就是我们刚才讨论的，是连接器里面端子的一次锁止机构

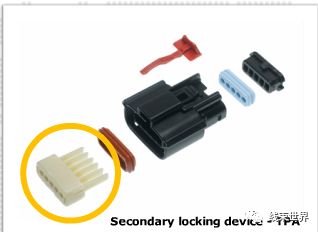

二次锁止机构Secondary locking devices-TPA

二次锁止机构被用来提供额外的保持力与TPA机构。二次锁止一般被用在高振动的连接器的应用上，比如汽车与航空连接器。

*电线的拉拔力Wire Pull-Out Force

用来将电线与端子分离所需的力就是拉拔力

端子的压接机构被设计并生产，用以将拉拔力最大化。拉拔力越大，则压接的质量越好。一个连接器的环境与潜在的压力源也可以影响电线的拉拔力有多大。

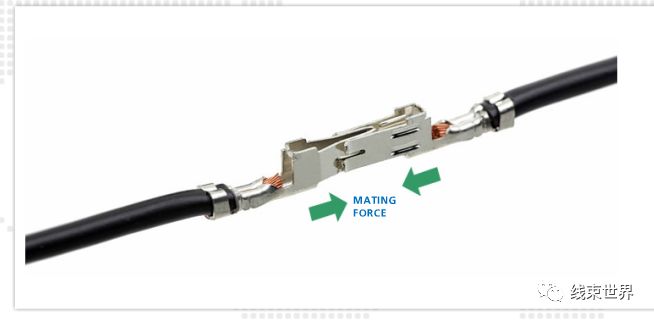

*配合力Mating Force

配合力是每个支路或者匹配的支路所规定的。配合力是用来连接或者配合公母端子到完全配合状态所需要的力。

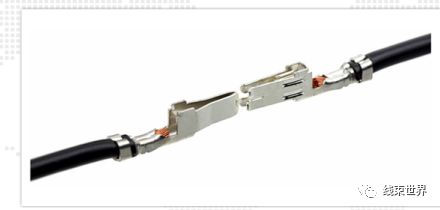

*Unmating Force  拔出力

拔出力就是用来将两个端子分开时所需要的力

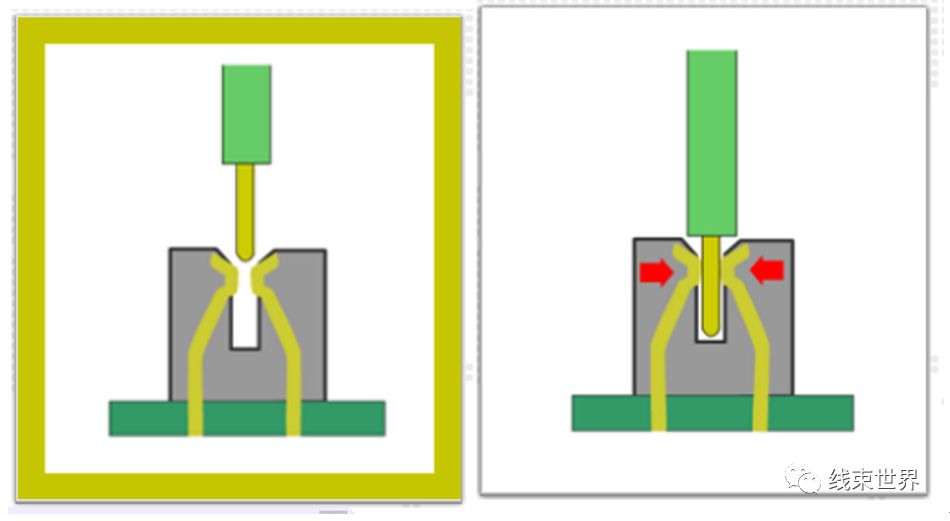

*Normal Force   垂直力

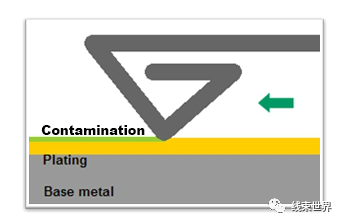

垂直力就是垂直施加在端子上的压力，或者在电接触点的持续的力。垂直力是最总要的机械特性，因为足够的垂直力保证了腐蚀性气体不会进入端子连接区域，从而影响电路的性能。

我们将这个描述为气密连接。气密性保证了高质量的电性能接触，减少了微小镀层的不规则性的影响，优化了连接表面的区域，同时保证了一个高质量的连接。

* Durability耐久性

耐久性指一个端子在性能下降之前配合与分离的次数。也是一个镀层材料，镀层厚度，使用，磨损，破裂等功能的过程。

端子镀层最常见的材料是锡与金

锡Tin:

锡没有金耐用，因为他容易氧化，并且需要更高的配合力以此来去除氧化物，来保证好的连接。镀锡端子一般允许大约25次的配合循环。

金gold

金比锡更加耐用持久，不像锡，金不容易氧化，因为不会形成腐蚀增加摩擦。金，尤其与钴合金的时候，能够允许有几百次的配合循环，很耐用哦。这就是为什么常常会在输入/输出连接器会看到镀金端子，就像一个电话的连接器。
