什么是 SMA 同轴射频连接器?



SMA(超小型 A 型)同轴射频连接器是在 1960 年代开发的,作为具有螺旋式耦合机制的射频电缆的超小型连接器接口。从那时起,SMA 系列的许多变体不断发展,以满足射频和微波行业不断变化的要求。

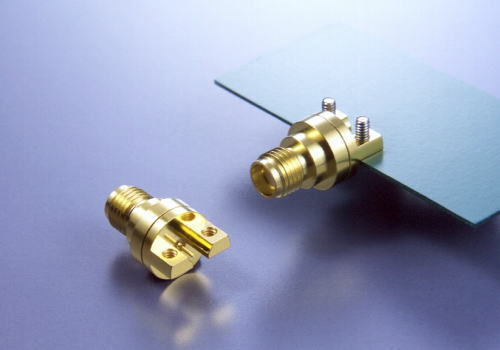

JAE端接式SMA连接器

该连接器具有 50 Ω 的特性阻抗,最初设计用于 DC (0 Hz) 至 12 GHz。然而,随着时间的推移,这已经得到了扩展,现在可以使用设计用于 18 GHz 和 26.5 GHz 的变体。

标准极性 SMA 公连接器有一个直径为 0.9 毫米的中心销,周围有一个带内螺纹的筒,标准 SMA 母连接器有一个中心套管,周围有一个带外螺纹的筒。性别分配对应于最里面的电子元件。中心销的直径与 RG402 同轴电缆的中心相同,因此可以无间断地进行连接。引脚由同轴电缆本身形成。

所有样式的反极性 RP-SMA 可反转接口的性别,以允许端口识别并防止错误的天线或设备与设备配合。销和套筒互换,使公 RP-SMA 有一个由内螺纹筒包围的中心套筒,而母 RP-SMA 有一个中心销和一个外螺纹筒。


Cinch Connectivity 的SMA 垂直发射同轴电缆连接器

SMA材料

环境要求决定了制造连接器和表面电镀的材料选择。在恶劣的环境中使用需要流行的标准 SMA 连接器和客户特定的定制设计的 IP68 版本。


ITT Cannon SMA 插头

SMA 连接器通常具有黄铜或不锈钢主体。SMA 连接器上的表面处理通常是镍或金,而不锈钢主体具有钝化或金表面处理。SMA 连接器的中心触点/引脚通常由黄铜或镀金铜制成。


COAX 连接器的 SMA 反极性、直式 3 孔法兰安装 PCB 插孔采用 IP68 密封未配对,具有黑色非反射镍涂层、镀金触点和 PCB 焊体。

设计说明

安装配置主要安装配置包括面板安装(2 孔和 4 孔法兰)、PCB 安装、边缘安装、隔板安装、SM 和通孔安装。

特性50 Ω 阻抗,适用于 DC (0 Hz) 至 12 GHz,还有可在 18 GHz 和 26.5 GHz 下工作的变体。

材料SMA 连接器主体通常是带有镍或金饰面的黄铜或带有钝化或金饰面的不锈钢。连接器中心触点/引脚通常是黄铜或镀金的铜。

市场、行业、应用SMA 连接器用于电信、医疗、工业、工厂自动化和机器人市场。应用包括微波系统、手持无线电和移动电话天线、Wi-Fi 天线系统和 USB 软件定义的无线电加密狗和射电天文学,特别是在更高频率 (5 GHz+) 下。

供应商SMA 连接器可从许多连接器供应商处获得,包括Bulgin、Cinch Connectivity、COAX 连接器、Hirose Electric、I-PEX、ITT Cannon、JAE、JPC Connectivity、SV Microwave、TE Connectivity和Trexo
